L’USB

Objectif : comprendre le rôle, le fonctionnement et l’évolution de l’USB.

L'USB

usb meme

L'USB

Qu’est-ce que l’USB?

  • USB = Universal Serial Bus.
  • Norme de connexion universelle créée en 1996.
  • Rôle : connecter et alimenter des périphériques.
  • Exemple : clavier, souris, clé USB, imprimante, disque externe, téléphone.
L'USB

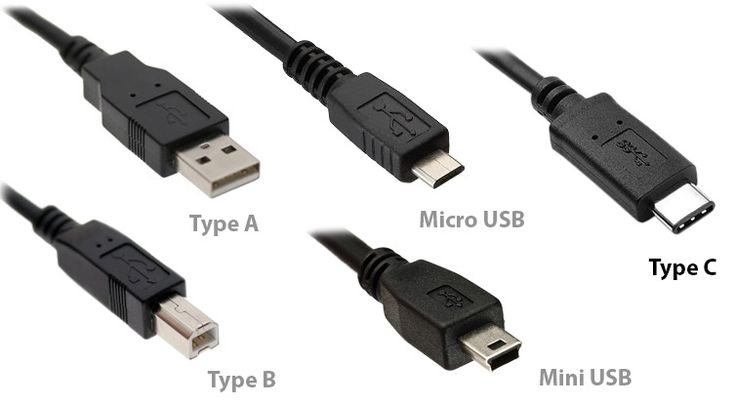

types de USB

L'USB

Pourquoi l’USB?

  • Avant l’USB : connecteurs multiples et incompatibles (PS/2, série, parallèle…).
  • Objectif de l’USB :
    • Standardiser les connexions.
    • Simplifier l’utilisation (Plug & Play).
    • Permettre à la fois données + alimentation sur un seul câble.
L'USB

Fonctionnement

  • Interface série (transfert des données bit par bit).
  • Modes :
    • Host (hôte) : l’ordinateur.
    • Device (périphérique) : clé USB, imprimante, etc.
  • Peut aussi fournir de l’électricité (5 V de base, jusqu’à 20 V avec USB Power Delivery).
L'USB

Les connecteurs USB

  • USB-A : le classique rectangulaire.
  • USB-B : plus carré (imprimantes, périphériques).
  • Mini-USB / Micro-USB : anciens standards pour téléphones.
  • USB-C : réversible, moderne, polyvalent (données, vidéo, alimentation).
L'USB

Versions de l’USB

  • USB 1.1 : 12 Mbit/s.
  • USB 2.0 : 480 Mbit/s.
  • USB 3.0 / 3.1 / 3.2 : de 5 à 20 Gbit/s.
  • USB4 : jusqu’à 40 Gbit/s, basé sur Thunderbolt 3.
  • Toujours rétrocompatible avec les anciennes versions.
L'USB

L’USB-C

  • Connecteur réversible, compact.
  • Supporte :
    • USB 3.x / USB4,
    • DisplayPort Alt Mode (vidéo),
    • Thunderbolt,
    • USB Power Delivery (jusqu’à 240 W).
  • Un seul câble peut remplacer : chargeur, câble vidéo, câble de données.
L'USB

USB-C en Europe : chargeur universel

  • Décision de l’UE (2022) : rendre l’USB-C obligatoire comme chargeur universel.
  • Fin 2024 : obligation pour les téléphones, tablettes, consoles, écouteurs.
  • 2026 : obligation pour les ordinateurs portables.
  • Objectifs :
    • Réduire les déchets électroniques.
    • Simplifier la vie des consommateurs.
  • Exemple : Apple a abandonné le port Lightning (iPhone 15 → USB-C).
L'USB

Avantages de l’USB

  • Standard universel et largement adopté.
  • Plug & Play (installation automatique).
  • Polyvalent : données, alimentation, vidéo, audio.
  • Rétrocompatibilité.
L'USB

Limites de l’USB

  • Performances variables selon les versions.
  • Connecteurs multiples (USB-A, B, C) → confusion.
  • Les câbles USB-C ne supportent pas tous les mêmes fonctionnalités (vidéo, puissance, vitesse).
L'USB

Résumé

  • USB = standard universel pour connecter des périphériques.
  • Évolue depuis 1996 (USB 1.1 → USB4).
  • USB-C est aujourd’hui le connecteur de référence.
  • Avantages : simplicité, polyvalence, puissance.
  • Limites : diversité de câbles et normes parfois déroutantes.
